新着情報 高性能アルミサッシを開発 アルミサッシとイソバンド BL®-H 取合い部分の水密性と施工性を向上
2020/07/08
戸田建設（株）（社長：今井雅則）は、三協立山（株）（社長：山下清胤）・三協アルミ社（社長：中野敬司）と共同で、アルミサッシと金属断熱サンドイッチパネル （イソバンド BL®-H※1）をベースとした取合い部分の水密性向上させた「イソバンド BL®-H 専用アルミサッシ MSP-80（以下、本製品）」を開発しました。
開発の経緯
開発では、実大性能試験（気密性試験、水密性試験、耐風圧性試験、層間変位追従試験）を実施し、各種性能の確保を行うとともに、アルミサッシの意匠性の向上や無溶接工法採用による施工性・安全性の向上、イソバンド BL®-H の現地加工の低減による施工性向上の検証を行いました。

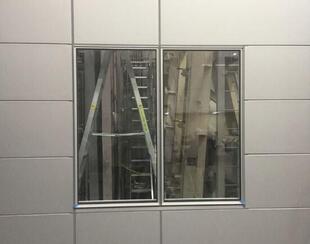

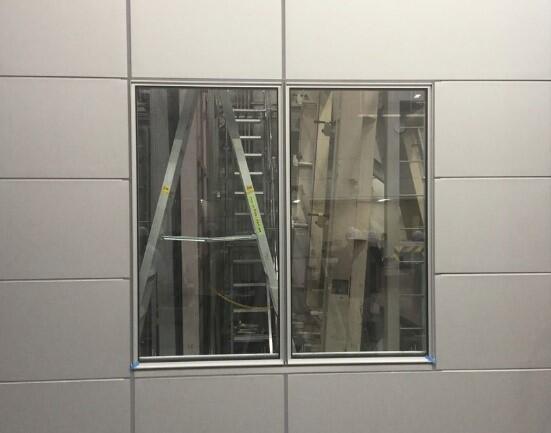

写真1：外観（試験体）
本製品の特長
本製品の特長は、以下の通りです。

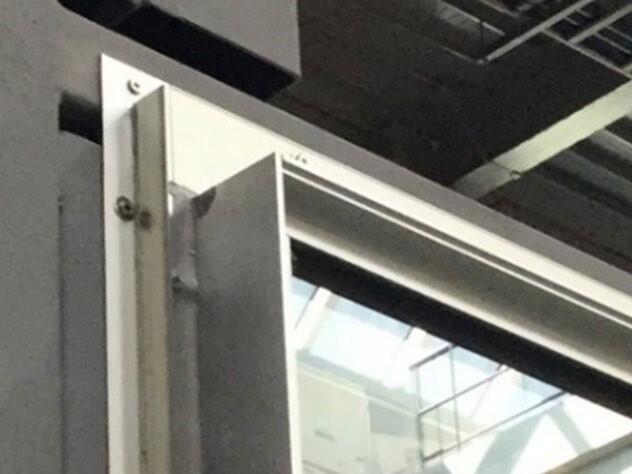

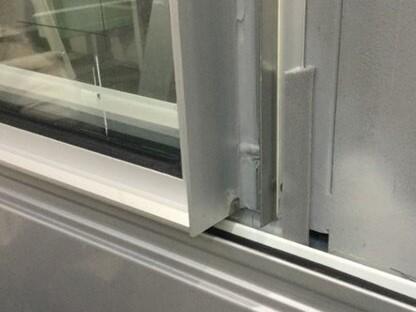

- 1 意匠性の確保：アルミサッシのフレームの無駄を取り除き、かつフィン型形状の形材とすることで、シンプルな意匠を実現。さらにサッシ下端の水切りをイソバンド BL®-H 同色の板金水切りとすることで意匠性を向上
- 2気密性の確保：気密性試験（JISA1516）にて JIS A-4 等級（JIS 最高等級）を確認
- 3 水密性の確保：水密性試験（JISA1517）にて平均圧力差 1,000Pa で漏水なしを確認
- 4耐風圧性能の確保：耐風圧性試験（JISA1515）にて JIS S-4（±2,400Pa）を確認
- 5 耐震性の確保：層間変位追従性試験にて 1/100（大地震時）で破損なしを確認
- 6 施工性・安全性の向上：実大性能試験時の施工確認にて施工性向上を確認（アルミサッシ取付け：従来比≒ 15%向上、サッシ廻りイソバンド BL®-H 施工：従来比≒ 50%向上）、アルミサッシ取付けの無溶接工法採用にて安全性向上を確認
今後の展開
本製品は、外壁と開口部の工事にかかわる建築のトータルコストを従来と同等以下とし、2020 年７月末より三協立山（株） 三協アルミ社にて販売を開始します。
- ※イソバンド BL®-H は日鉄鋼板（株）の登録商標です
