戸田建設（株）（社長：今井雅則）は、抑止部材挿入式の新型土留め構造「コンビウォール工法（Comb-Integral-Wall）」を考案し、この度その有効性を実証しました。

土留め壁工法には、切梁等による「支保工式土留め壁」と支保工がない「自立式土留め壁」があり、自立式は本体構築時の施工性に優れていますが、土質条件や背面地盤荷重の影響を受けやすく、掘削深度3～4ⅿ程度となっていました。

そこで、掘削深度が大きくなっても構造的に耐えられ、且つ自立式の優位性を保つことを目的として、新型土留め構造「コンビウォール工法」を新たに考案し、実証試験を行い、その有効性を確認しました（図－1）。

本工法を適用することで、掘削深度7ｍ程度を切梁無しで対応でき、大幅な生産性の向上とともに、概ね2割以上のコスト低減にもつながります。

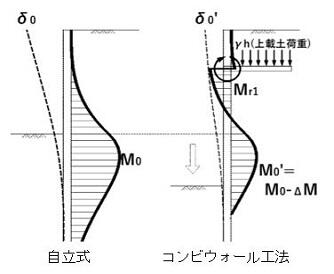

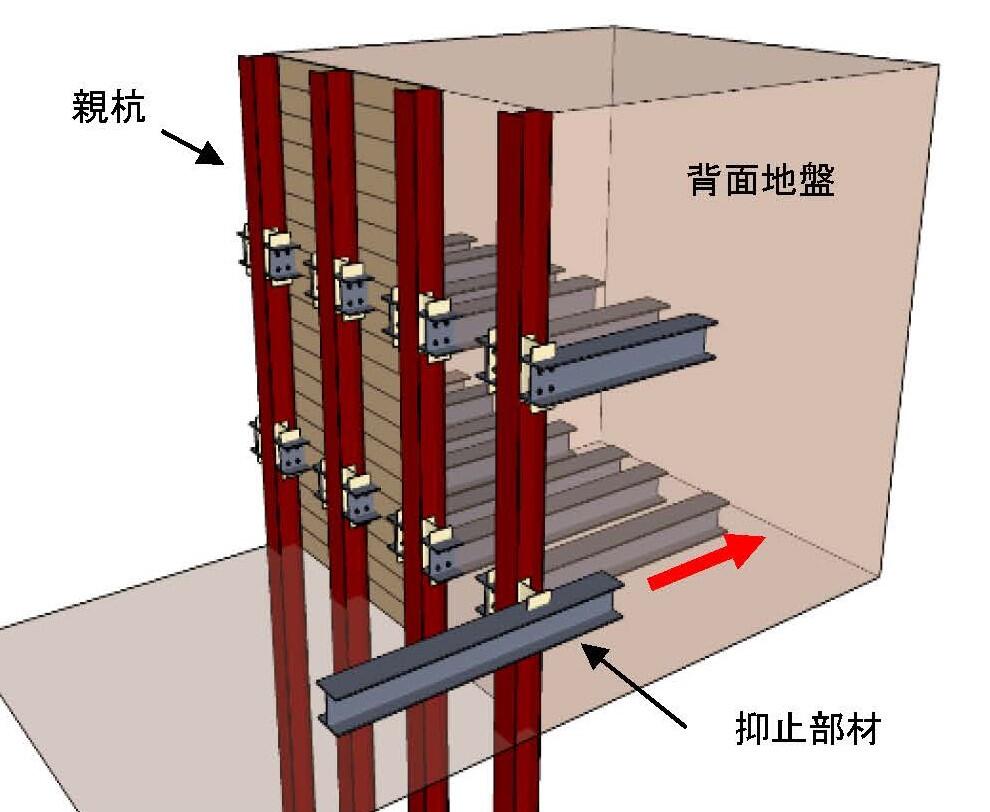

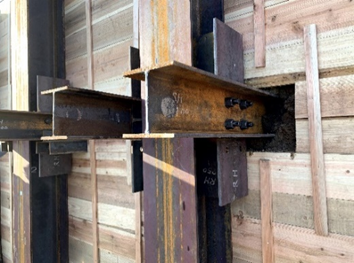

本工法は図－1 に示すように、掘削の進行に伴い背面地盤に抑止部材となる鋼材を水平に挿入して親杭と剛結させる構造とし、抑止部材は全親杭に結合します。 図－2に示すように抑止部材に作用する土荷重により、親杭に背面土圧と逆方向の曲げモーメントが作用するため、自立式土留め壁と比較し、親杭の曲げ応力および変位が低減され、掘削深度の増大が図れます。

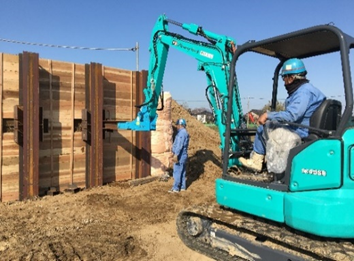

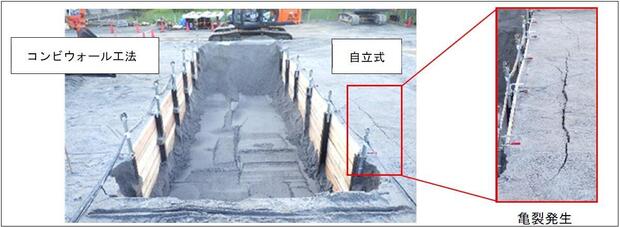

本工法の実用化に向け、a）変位抑制効果の確認、b）抑止部材の施工方法の確立、を目的として以下の実証試験を行いました。
