新着情報 覆工セントル用自動レール移動システム「Rail Walker SystemⅡ」を開発 覆工セントルのレール移動作業を完全自動化
2021/08/24
戸田建設（株）（社長：大谷 清介）と岐阜工業（株）（社長：宗像 国義）は、覆工セントルのレール移動を自動化する「Rail Walker SystemⅡ」を開発しました。

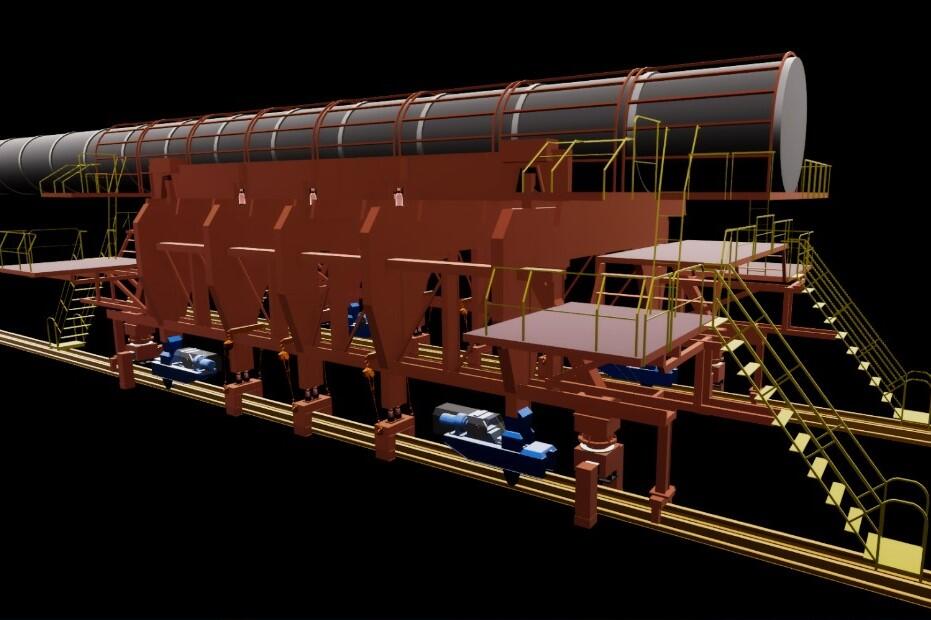

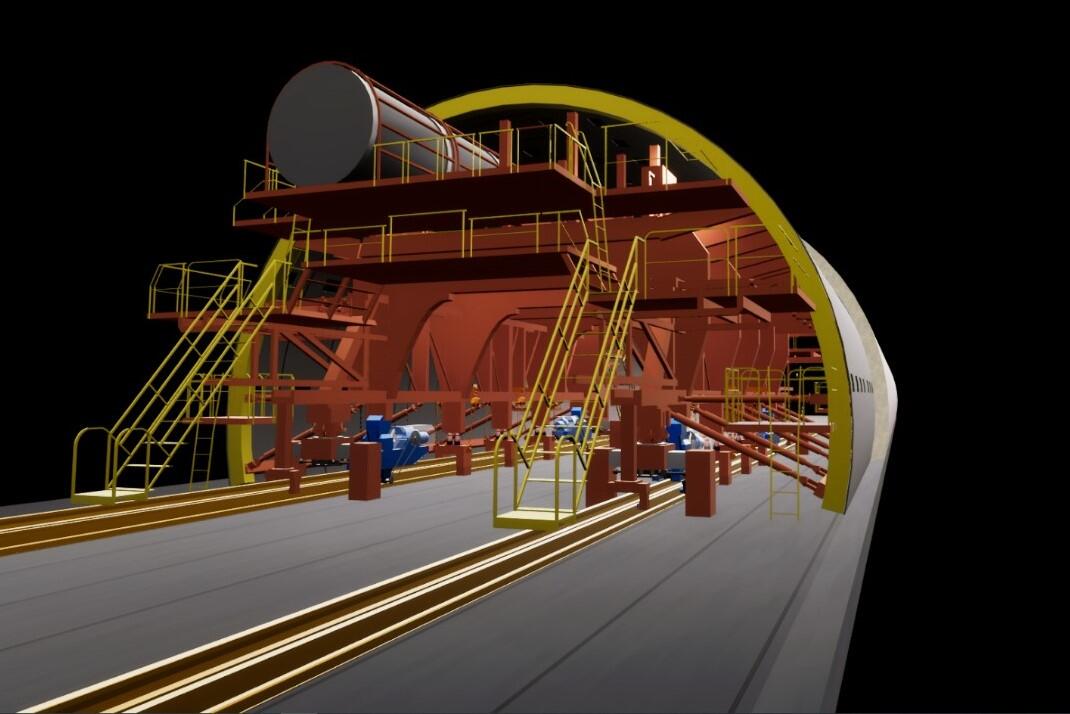

このシステムは、従来バックホウなどの建設機械と複数の作業員との混在作業で行っていた覆工セントルのレール移動作業を、僅か一人の作業員のボタン操作だけで自動化するものです（図-1参照）。先行して開発を行った作業台車のレール移動作業を自動化する「急曲線対応型自動レール移動システム：Rail Walker System※1」（2019年11月28日リリース）を作業台車よりはるかに重く、延長も長い覆工セントルのレール移動にも適用可能としました。本システムの開発により防水工、鉄筋工、覆工コンクリート工の一連作業において、レール移動作業がすべて自動で行えるため、生産性、安全性が飛躍的に向上します。
- ※1 「Rail Walker System」は( 一財）エンジニア協会が主催する2021年度「エンジニア功労者賞（中小規模プロジェクト枠）」を受賞致しました。
システムの概要

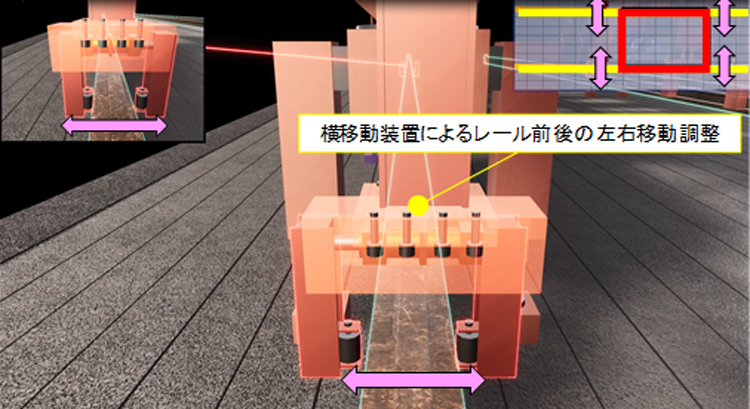

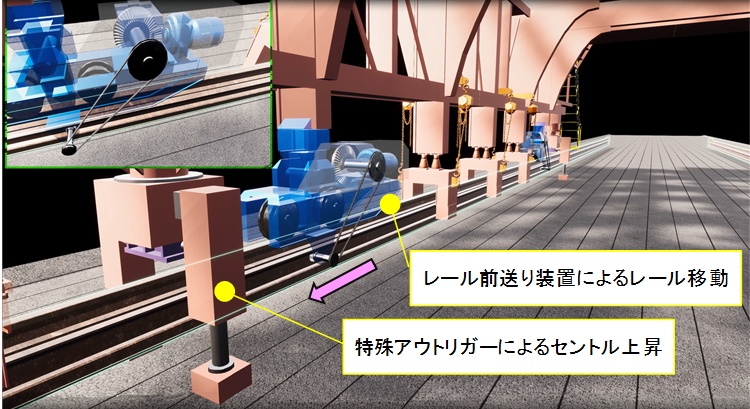

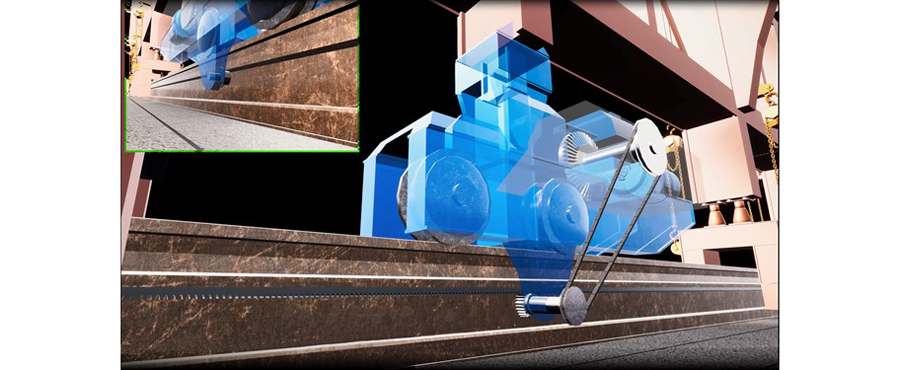

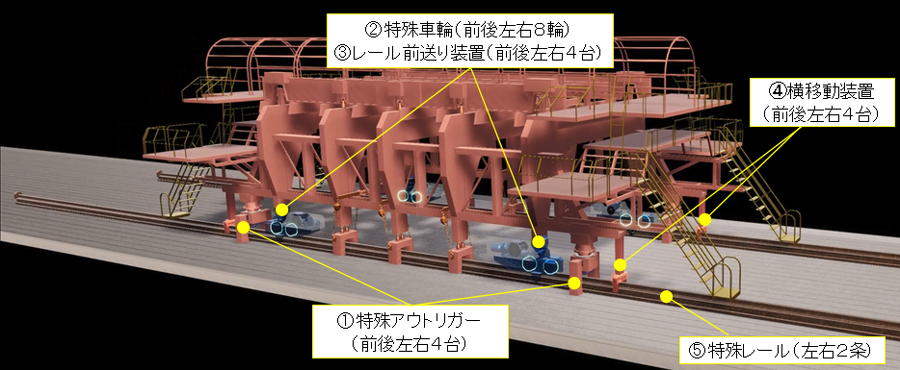

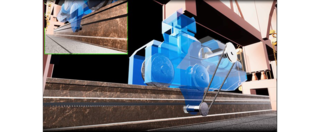

本システムは、①油圧シリンダ式特殊アウトリガー、②自走装置付き特殊車輪、③ラックアンドピニオン方式※2によるレール前送り装置、④油圧シリンダ式横移動装置、⑤架台付き特殊レールから構成されています（図-2、図-3参照）。特殊アウトリガーで覆工セントルと特殊レールを上昇させ、レール前送り装置でレールをセントル進行方向に移動します。トンネル線形が曲線の場合は曲線形状に合わせて横移動装置によりレール前後で左右の移動調整を行います（図-4参照）。
- ※2 ラックアンドピニオン（rack and pinion）とは歯車の一種で、回転力を直線の動きに変換する方式。円形歯車（ピニオン）と、平板状の棒に歯がつけられたラックを組み合わせたもの。ピニオンに回転力を加えると、ラックが歯すじ設定された末端まで水平方向に動く。
本システムの採用による効果
本システムを採用することで、重機類を使用することなく、コントローラーを持った1名の作業員が遠隔でレール前進と横移動を行うことができるため、ずり搬出中の通過車両の往来が激しい時でもレールを安全に移動させることができます。先に開発した「Rail Walker System」と本システムを併せて使用することで、防水工、鉄筋工、覆工コンクリート工の一連作業において、レール移動作業がすべて自動で行えるため、トンネル掘削作業やインバートコンクリート作業時の通行車両を停車させることなく、トンネル全作業の効率化、安全性の向上が図れます。
今後の展開
「Rail Walker SystemⅡ」は、現在施工中の当社トンネル現場で使用予定です。なお、本システムは特殊ジャッキを使用したラックアンドピニオン方式を採用していますが、今後の幅広い需要に対応するため、より安価な汎用品の油圧ジャッキとウィンチを使用した牽引方式の移動システムも開発中（特許出願中）です。
