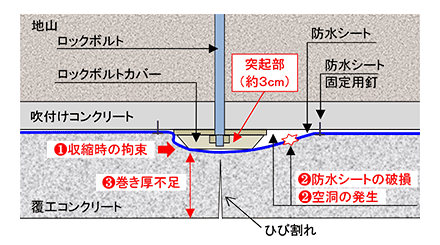

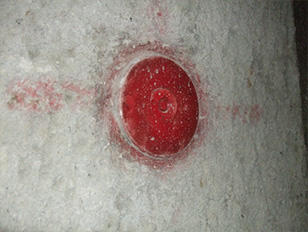

山岳トンネル（NATM工法）の支保部材であるロックボルトについて、吹付けコンクリート面からの突起部をほぼゼロ（従来品は約3cm）にできる「突起レスロックボルト」を開発しました（NETIS登録済：CG-160012-A、特許出願済：特願2015-241425）。

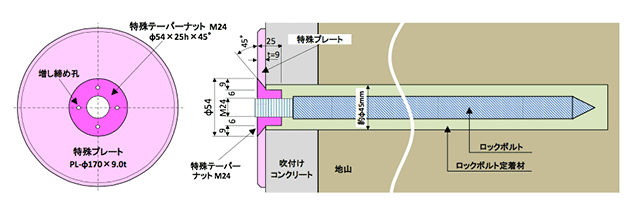

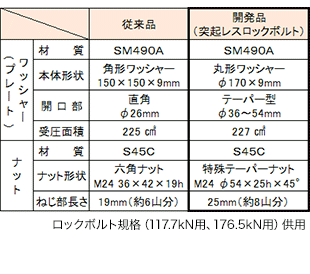

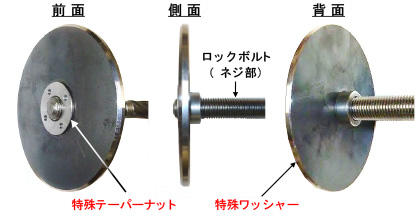

突起レスロックボルトは、頭部固定材が、テーパー状の開口付きワッシャーとテーパー状のナットにより構成されたロックボルトであり、従来製品で発生していた頭部の突起部を最小限にできます。

（株）カテックス（東京支店）
〒112-0014　東京都文京区関口1-47-12 江戸川橋ビル403B
TEL：03-3260-8321

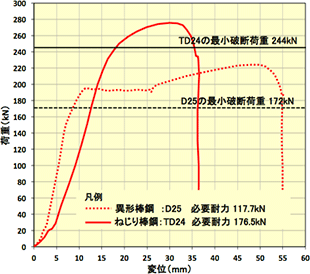

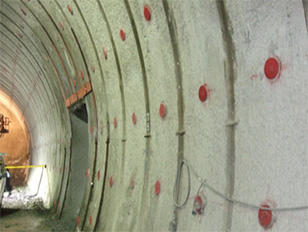

本材料は、突起部をなくしても、ロックボルトの頭部固定機能、引抜き抵抗機能は従来品と同等のため、山岳トンネルのロックボルトとして幅広く使用できます。特にコンクリートのひび割れ防止や防水性を向上したい場合に適していますが、背面平滑型トンネルライニング工法（FILM工法）において、狭隘なスペースへの充填材の充填性を確保したい場合に適しています。 なお、ナットに設置した4つの増し締め孔と特殊な治具を使用することで、ナットの増し締めとナットの取り外しを容易に行うことができます。
