概要
- トンネル掘進断面に存在する軟弱な粘土化帯、水分を多く含む湧水帯、破砕帯などを地表から判別する探査法です。
- 弾性波探査で判別しにくいブラインドレイヤー（硬い岩盤の下に軟岩など弾性波速度の低い層が存在する地層）も探査できます。
- 送信ループの大きさや電流値、データ解析手法の工夫などを行い、精度を向上させています。
- 従来の探査法では地下100m程度迄ですが、TDEMでは地下700mまで探査できます。
メリット
弾性波探査では捉えられない地質状況が探査できます。
- 地質急変箇所（断層破砕帯､熱水変質帯）の位置・規模
- 地層境界
- 地下水の状況
- 上層が硬岩、下層が軟岩である地質構造（ブラインド・レイヤー）の探査
- 地下700mまで探査可能
特徴
探査方法

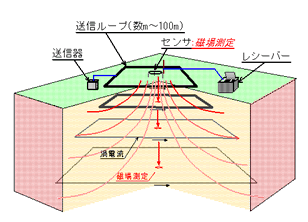

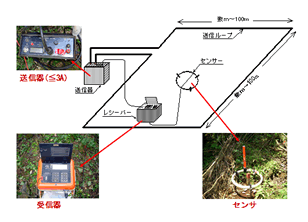

地表に設置した数m～100mの送信ループに断続電流を流すことによって生じる磁場の変化を、センサとレシーバーでとらえ、地下の比抵抗値を測定します。

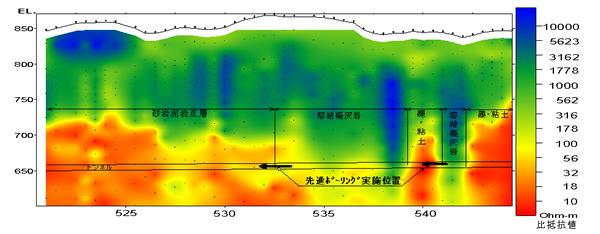

比抵抗値と地山の関連性
地下に帯水層や断層破砕帯等などの脆弱層があれば、比抵抗値が低くなります。
| 地山比抵抗の影響因子 | 比抵抗値 | 予想される地山状況 | |
|---|---|---|---|
| 粘土鉱物の含有量 | 大 | 小 | 変質帯、断層 |
| 飽和度 | 大 | 小 | 地下水、湧水 |
| 水分含有量 | 大 | 小 | 破砕帯、湧水 |
| 温度 | 高 | 小 | 高温岩盤 |
| 間隙水の比抵抗 | 小 | 小 | 塩水、海水 |
関連する実績
- 上信越自動車道八風山トンネル
- 東海北陸自動車道軽岡トンネル
- 山陽道戸田第一トンネル
- 長野県下久堅トンネル
- 秋田県ぶな森トンネル
- 島根県菅原トンネル
- 兵庫県岩中トンネル
- 岩手県小山田トンネル
- 長野県五宝木トンネル
- 岩手県宮沢トンネル
- 長崎県厳原トンネル
- 岩手県山田トンネル
