山岳トンネルの覆工コンクリート天端部はセントルの検査窓を閉じた後に吹上げ打設を行うことから、コンクリートの充填・締固め状況の目視確認が困難でした。このため、天端部背面の空洞発生や締固め不足が懸念されていました。そこで、当社はムネカタインダストリアルマシナリー（株）と共同で、天端部背面の防水シートに貼り付けて使用する超薄型シート状センサ「ジュウテンミエルカ®」を開発しました。大きな特長は、超薄型で可とう性を有し、広範囲の充填・締固め状況をまとめて監視できることにあります。これにより、打設状況の見える化を実現します。

ムネカタインダストリアルマシナリー株式会社
〒960-8157　福島県福島市蓬莱町一丁目11番1号

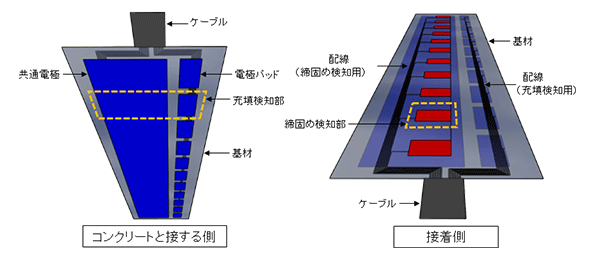

コンクリートと接する側に充填検知部、接着側に締固め検知部を配置しています。充填検知部では、接触した物質の電気特性で空気、ブリーディング水、またはコンクリートの種別を判定します。締固め検知部では、バイブレータの振動を検知し、締固め程度を判定します。両検知部ともに1枚のシート基材に最大11カ所配置できます。用途に応じて充填検知部のみ配置したモデル、両検知部を配置したモデルの2種類を用意しています。

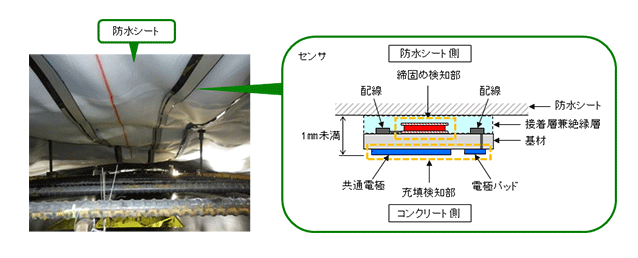

覆工コンクリートの打設スパン全長にわたって、天端部背面の防水シートにセンサを貼り付けます。

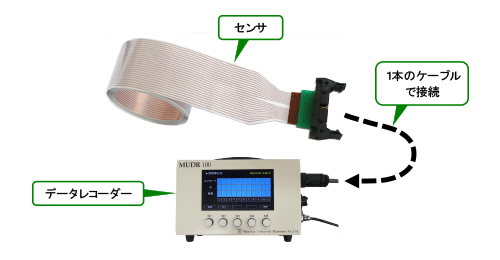

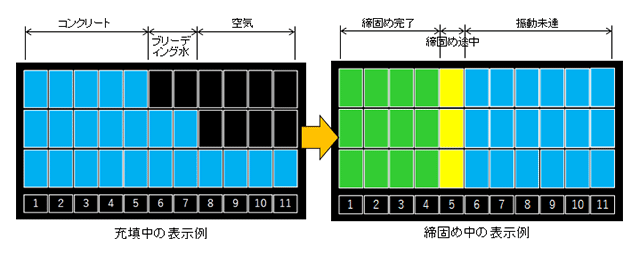

充填・締固め状況はデータレコーダーのモニタで確認します。充填中は各検知部番号で青色セルが1つのとき空気、2つのときブリーディング水、3つのときコンクリートが接触していることを表します。締固め中は各検知部番号の3つの青色セルが黄色に変わったとき締固め途中、緑色に変わったとき締固め完了を表します。

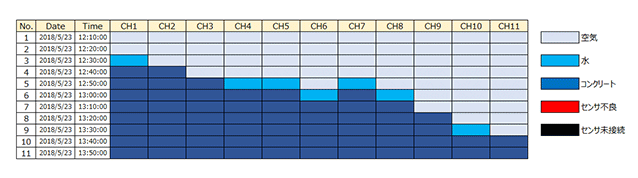

監視結果は、USBメモリにCSV形式で出力可能です。
